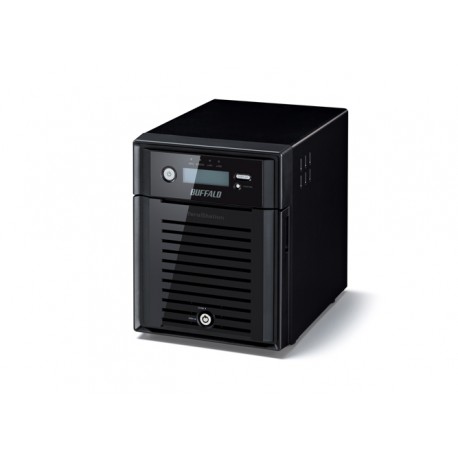

buffalo-terastation-5400-16tb-1.jpg Ver más grande

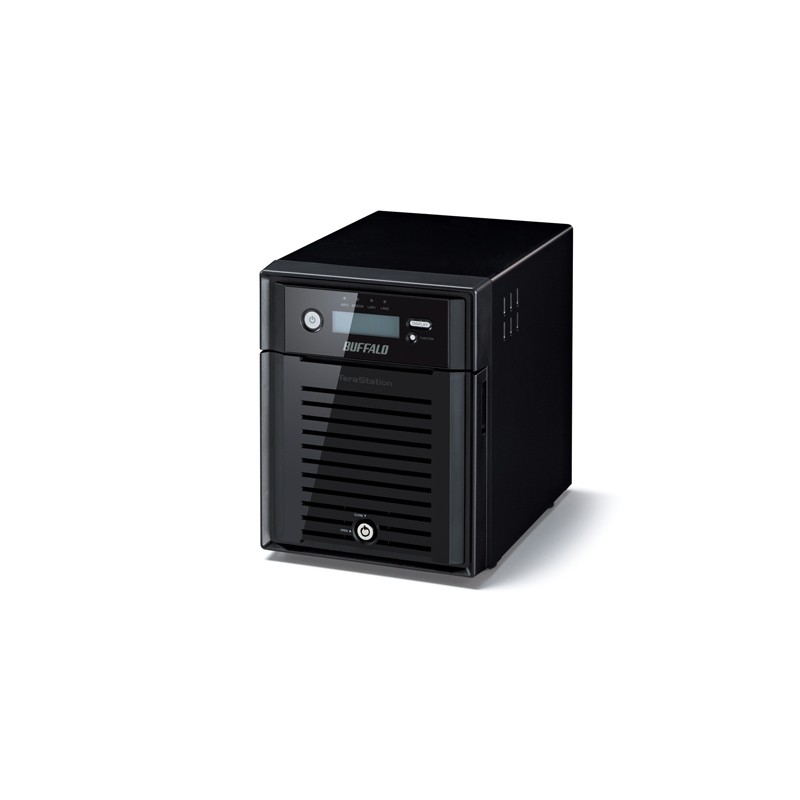

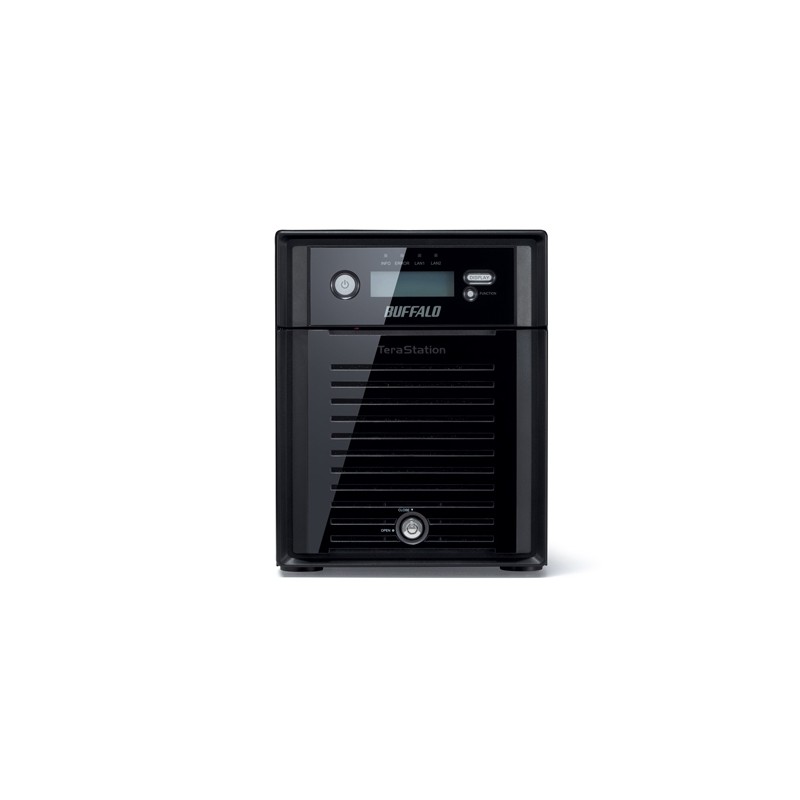

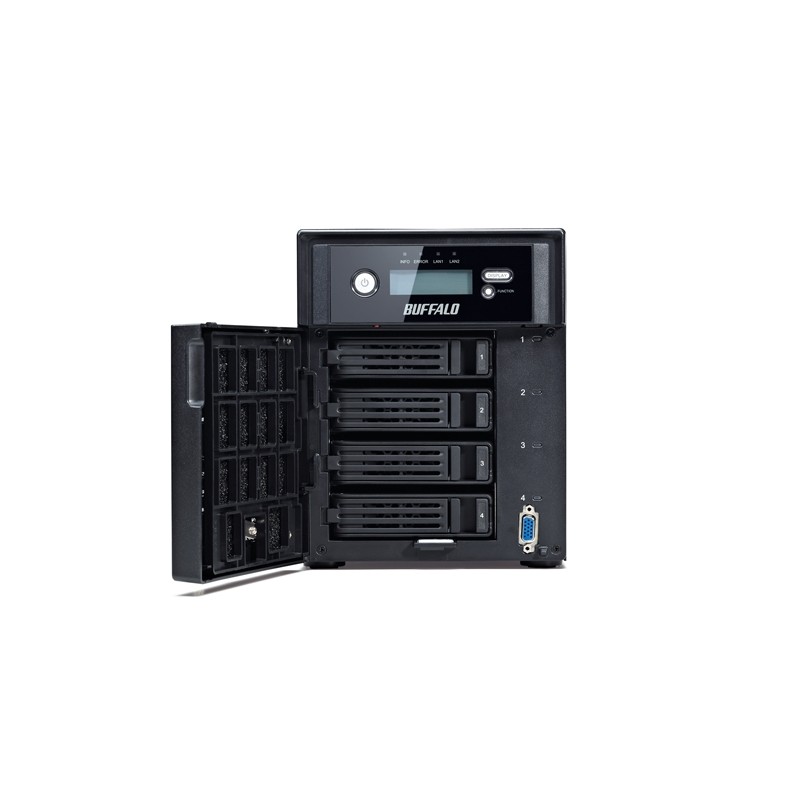

Buffalo TeraStation 5400 16TB

TS5400DWR1604-EU

Nuevo

16000 GB Unidad de disco duro Unidad de disco duro Intel Atom D2550

Más detalles

Buffalo Technology

Añadir a mi wishlist

  • Más
  • Ficha técnica
  • Reseñas
  • ⚠ ERROR Módulo: wicecat
    Hook: displayProductTab | Error: md5(): Argument #1 ($string) must be of type string, array given
    Archivo: view5.php(49) : eval()'d code (línea 2)

Totalmente equipadas con unidades WD Red™

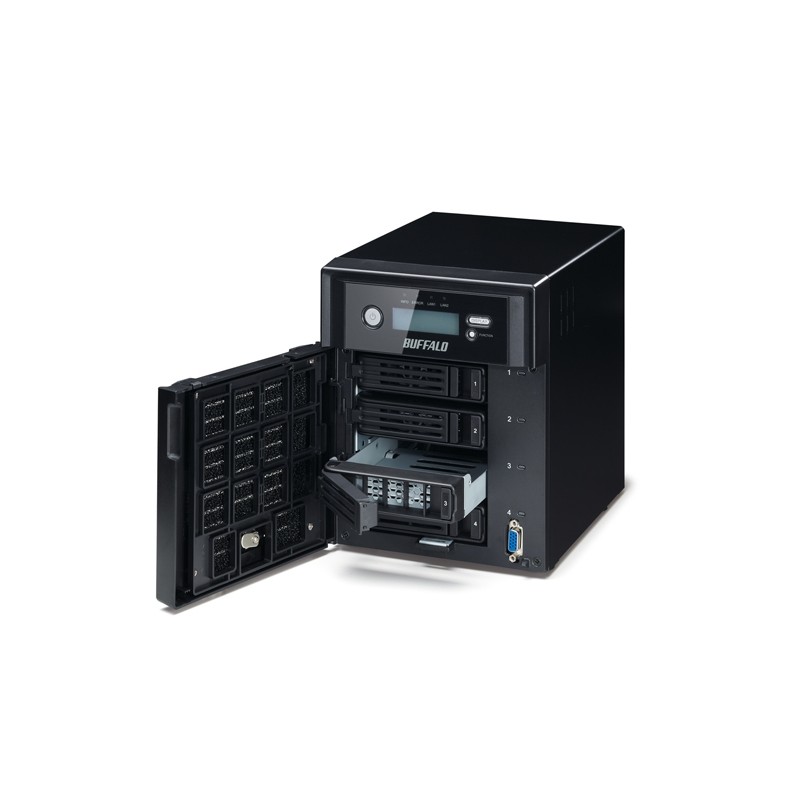

Las series TeraStation™ 5400DWR y 5400RWR de Buffalo ofrecen un almacenamiento externo en red de 4 bahías de categoría superior para pymes y empresas en expansión, e incorporan unidades WD Red™ de alta fiabilidad.

Los NAS de la serie TeraStation ™ 5400 están equipados con el potente procesador de dos núcleos Intel® Atom™ y protegen sus datos con varios niveles de RAID para obtener una capacidad y una redundancia personalizadas en función de sus necesidades específicas.

Otra ventaja adicional: la nueva serie TS5400 incluye además 10 licencias gratuitas del software NovaBACKUP® de NovaStor.

La TS5400 está disponible en versiones para escritorio y montaje en rack, y ofrece funciones tan importantes para su negocio como la compatibilidad con Active Directory, la grabación en cámaras IP, el destino iSCSI y una rápida memoria DDR3 de 2 GB instalada. Todo esto, junto con dos puertos Gigabit Ethernet, 2 o 3 puertos SuperSpeed USB 3.0 y dos puertos USB 2.0 de alta velocidad, proporciona a los usuarios un NAS versátil y rápido con múltiples funciones.

Las series TS5400DWR y TS5400RWR de Buffalo están totalmente equipadas con unidades WD Red de alta fiabilidad y unas capacidades totales de 4, 8, 12 o 16 TB.
Tipos de unidades de almacenamiento admitidas Unidad de disco duro
Modelo del procesador D2550
Sistema operativo instalado Linux
Peso 8 kg
Intervalo de humedad relativa para funcionamiento 20 - 80%
Niveles RAID 1, 5, 6, 10, JBOD
Capacidad máxima de almacenamiento admitida 16 TB
Voltaje de entrada AC 100-240V
Función de copia de seguridad Si
Ethernet Si
Tipo NAS
Ethernet LAN (RJ-45) cantidad de puertos 2
RAM interna 2 GB
Ethernet LAN, velocidad de transferencia de datos 10, 100, 1000 Mbit/s
Cantidad de puertos USB 3.0 2
Cliente BitTorrent integrado Si
Color del producto Negro
Protocolos de red compatibles TCP/IP, CIFS/SMB, DFS, AFP, HTTP/HTTPS, FTP/SFTP, NFS, LDAP, NTP, SNMP, RTSP, BitTorrent
Familia de procesador Intel Atom
Protocolos de gestión HTTP, HTTPS
Sistema operativo Windows soportado Windows 7 Enterprise, Windows 7 Enterprise x64, Windows 7 Home Basic, Windows 7 Home Basic x64, Windows 7 Home Premium, Windows 7 Home Premium x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Starter, Windows 7 Starter x64
Capacidad total de almacenamiento instalada 16000 GB
Caché L2 1 MB
Ancho 17 cm
Tipo de unidades de almacenamiento instaladas Unidad de disco duro
Número de núcleos de procesador 2
Número de fuentes de alimentación 1
Ubicación de fuente de alimentación Integrado
Compatibilidad con RAID Si
Certificado DLNA Si
Altura 21,6 cm
Número de unidades de almacenamiento compatibles 4
Sistema operativo MAC soportado Mac OS X 10.7 Lion, Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks
Consumo de energía (max) 86W
Wifi No
Puerto serial 1
Receptáculos de unidades hot-swap Si
Interfaz de unidad de almacenamiento SATA
Frecuencia de entrada AC 50/60 Hz
Clase del dispositivo Home & Home Office
Cantidad de puertos USB 2.0 2
Tipo de enfriamiento Activo
Puerto USB Si
Tipo de memoria RAM interna DDR3
Soporte iSCSI Si
Número de unidades de almacenamiento instaladas 4
Gestión de energía Si
Intervalo de temperatura operativa 5 - 35 °C
Unidades de almacenamiento instaladas Si
Frecuencia del procesador 1,86 GHz
Interruptor de encendido/apagado integrado Si
Sistema operativo de servidor soportado Windows 2000 Server, Windows Server 2003, Windows Server 2003 R2, Windows Server 2003 x64, Windows Server 2008, Windows Server 2008 R2, Windows Server 2008 R2 x64, Windows Server 2008 x64
Capacidad de la unidad de almacenamiento 4000 GB
Protocolo de trasmisión de datos SMB/CIFS, AFP, FTP/FTPS, SFTP, HTTP/HTTPS, NFS
Profundidad 23,1 cm
